重量・サイズ・仕様
＜特長＞
・H.264/HEVCビデオエンコード対応
・最大4Kp30 (32Mbps)エンコード
・最大6つの宛先に同時配信
・RTSP/RTMP/RTMPS/SRT Caller/SRT Listener/NDI HX2/NDI HX3/HLS/TS over UDP/TS over RTPプロトコル対応
・HDMI、SDI入力映像をミックスして出力（PIPやSBS）
・ステータスや入力信号を表示するLCDモニター
・有線イーサネットおよびワイヤレスネットワークによるインターネット接続
・内蔵ストレージ/USBメモリ/NASへの録画
・Web GUI、Control Hubによるリモート制御
・カスタムインテグレーションのためのHTTPベースのAPI

＜入力 & ループスルー＞
■ HDMI
・対応インターフェース: HDMI 1.4a、 DVI-D
・代表的な対応解像度／フレームレート:
　4096×2160 / 3840×2160p 23.98 / 24 / 25 / 29.97 / 30 / 47.95 / 48 / 50 / 59.94 / 60
　2048×1080p / 2048×1080i 23.98 / 24 / 25 / 29.97 / 30 / 47.95 / 48 / 50 / 59.94 / 60
　1920×1080p / 1920×1080i 23.98 / 24 / 25 / 29.97 / 30 / 47.95 / 48 / 50 / 59.94 / 60
　1280×720p 25 / 29.97 / 30 / 50 / 59.94 / 60
　720×576 25p / 50i（PAL SD）
　720×480 29.97p / 59.94i（NTSC SD）
・カラーデプス: 8 / 10 / 12-bit
・カラーサンプリング: RGB 4:4:4、 YCbCr 4:4:4、 YCbCr 4:2:2
・カスタムEDID対応

■ SDI
・対応規格: SD (ST 259) / HD (ST 292) / 3Ga (ST 425) / 3Gb (ST 425) / 3Gb-DL (ST 425) / 3Gb-DS (ST 425) / 6G (ST 2081)
・代表的な対応解像度／フレームレート:
　4096×2160 / 3840×2160p 23.98 / 24 / 25 / 29.97 / 30
　2048×1080p / 2048×1080i 23.98 / 24 / 25 / 29.97 / 30 / 47.95 / 48 / 50 / 59.94 / 60
　1920×1080p / 1920×1080i 23.98 / 24 / 25 / 29.97 / 30 / 47.95 / 48 / 50 / 59.94 / 60
　1280×720p 25 / 29.97 / 30 / 50 / 59.94 / 60
　720×576 25p / 50i（PAL SD）
　720×480 29.97p / 59.94i（NTSC SD）
・カラーサンプリング: YCbCr 10-bit 4:2:2 / 10-bit 4:4:4:4 / 12-bit 4:2:2 / 12-bit 4:4:4

■ オーディオ
・SDIエンベデッド: 16ch、 24-bit、 192kHz
・HDMIエンベデッド: 8ch、 24-bit、 192kHz
・3.5mm LINE IN: 2ch、 24-bit、 192kHz

＜エンコード機能＞
■ 映像
・ビットレート:
　NDI HX3: 最大 62.0 Mbps（最小 1.5 Mbps）
　その他: 最大 32.0 Mbps（最小 256 kbps）
・デュアルストリーム（メイン／サブ）対応

【メインストリーム 対応解像度／フレームレート】
・4096×2160p / 3840×2160p: 30 / 29.97 / 25 / 24 / 15 / 10 / 5
・2560×1440p / 2048×1080p / 1920×1200p: 60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 15 / 10 / 5
・1920×1080p / 1920×720p: 同上
・1664×936p / 1600×1200p / 1600×900p: 同上
・1440×1080p / 1440×900p: 同上
・1280×1024p / 1280×960p / 1280×800p / 1280×720p: 同上
・1024×768p / 960×540p / 800×600p / 768×576p / 720×576p / 720×540p / 720×480p / 640×480p / 640×360p / 480×360p / 480×270p: 同上
・H.264 / H.265（HEVC）コーデック
・SEIメッセージ: システムタイムコードまたは RP-188 準拠、H.265でインターレースマーク送出可
・画像処理: アスペクト比変換、回転（0°/90°/180°/270°）、クロッピング

【サブストリーム】
・有効／無効切替可、上記と同等レンジの解像度・フレームレートをサポート

■ 音声
・最大8音声ストリームをエンコード
・SDI: 8ch超の入力時、最大8chを選択してマッピング可能
・HDMI: 最大8chのソースに対応
・ソースchとエンコードchのマッピング対応
・構成: 1×8ch ストリーム + 7×2ch ストリーム
・ビットレート: 256 / 192 / 128 / 96 / 64 / 48 / 32 / 16 kbps
・LINE OUT からエンベデッド音声／LINE IN音声を出力可

・（SDIのみ）ネイティブ CEA-608 / 608 over 708 字幕対応

＜ライブ配信機能＞
・ネイティブ対応配信先:
　Twitch / YouTube（HLS/RTMP）/ Facebook
　WOWZA（RTMP: トークン対応、SRT: AES-128/192/256 暗号化）
・対応プロトコル: RTSP / RTMP・RTMPS / SRT Caller・Listener / NDI HX2・HX3 / HLS / TS over UDP・RTP / TVU ISSP
・同時配信: 最大6宛先（RTSP/SRT Listener/HLS/ISSP は各1セッション以内、NDI HX2 は最大2セッション、NDI HX3 は単独1セッションのみ）
・セッションごとに映像・音声ストリームを個別指定可
・ライブ配信スケジューラ対応
・NDI 6.1.1 対応

＜録画機能＞
・録画機能／タスクの設定・管理、フォーマット／性能テスト
・外部SDカードへ録画（FAT32 / NTFS / exFAT）
・外部USBストレージへ録画（FAT32 / NTFS / exFAT）
・NAS（NFS / CIFS）へ録画
・自動アップロード対応（リモートファイルストレージ）
・録画モード: ループ録画／通常録画
・保存形式: MP4 / MOV / TS
・録画タスクごとに映像・音声ストリームを指定可
・ファイル名・プレフィックスのカスタマイズ、時間分割（MP4/MOV: 最大4時間、TS: 制限なし）
・Web UI からエクスポート／ダウンロード
・録画スケジューラ対応

＜LCD＞
・1.9インチ LCD（320×172）
・プレビュー画像、オーディオメーター、録画／配信ステータス、IPアドレス、QRコード（Web UI）を表示
・タップで録画／配信の開始・停止

＜Web UI＞
・PC／スマホからアクセス
・リアルタイム状態表示、エンコード映像プレビュー
・入力ソース設定、エンコードパラメータ調整
・配信先管理（開始／停止、ステータス確認）
・録画タスク／録画ファイルの管理
・各ストリームに最大8個のオーバーレイ（テキスト／画像／時計）
・LCDタッチスクリーン設定
・ファームウェア更新、Magewell Control Hub で集中管理
・対応ブラウザ: Edge / Firefox / Chrome / Safari / Opera

＜API＞
・サードパーティ制御システム向けAPI提供

＜ネットワーク＞
・Ethernet: RJ45 ×1（10/100/1000 Mbps Base-T）
・PoE+: IEEE 802.3at 対応
・Wi-Fi: 802.11 a/b/g/n/ac（Station / AP モード）
・4G/5G USBモデム対応（別売）
・USB Net 対応

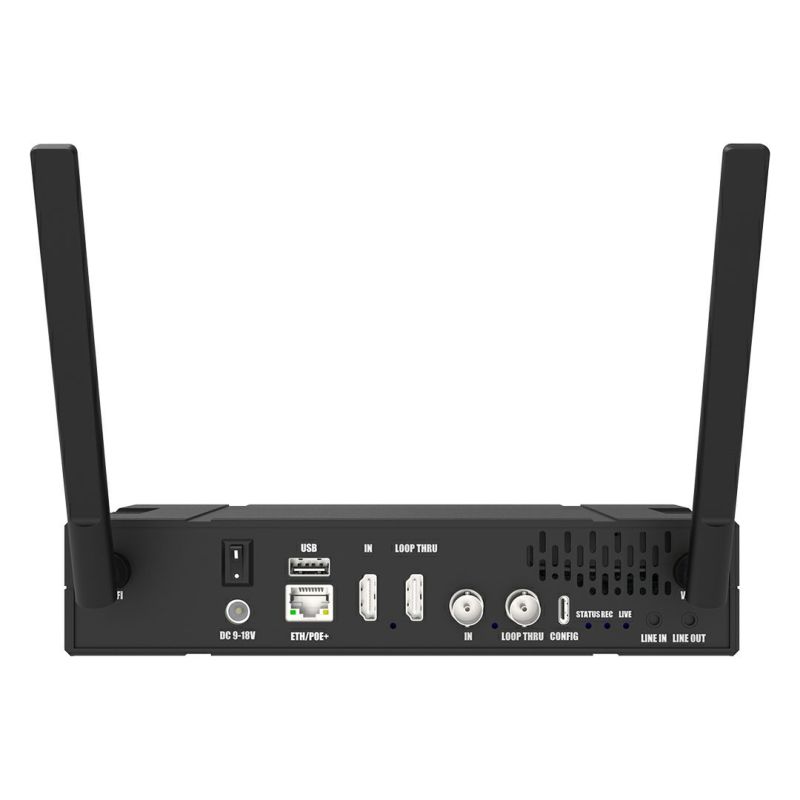

＜入出力端子＞
・SD/HD/3G/6G-SDI BNC ×2（入力×1、ループスルー×1）
・HDMI ×2（入力×1、ループスルー×1）
・3.5mm LINE IN ×1 / 3.5mm LINE OUT ×1
・USB Type-C（設定）×1
・SDカードスロット ×1
・USB Type-A ×2

＜ストレージ＞
・SDカード（別売）: FAT32 / NTFS / exFAT
・USBフラッシュ（別売）: FAT32 / NTFS / exFAT
・NAS（別売）: NFS / CIFS

＜LEDインジケーター＞
・ネットワーク、電源、入力信号、録画、配信の状態を表示

＜電源・消費電力＞
・DC 9～18V（最大電流 約1.15A）
・最大消費電力: 約11.5W

＜寸法＞
・214.9mm × 128.2mm × 44.55mm

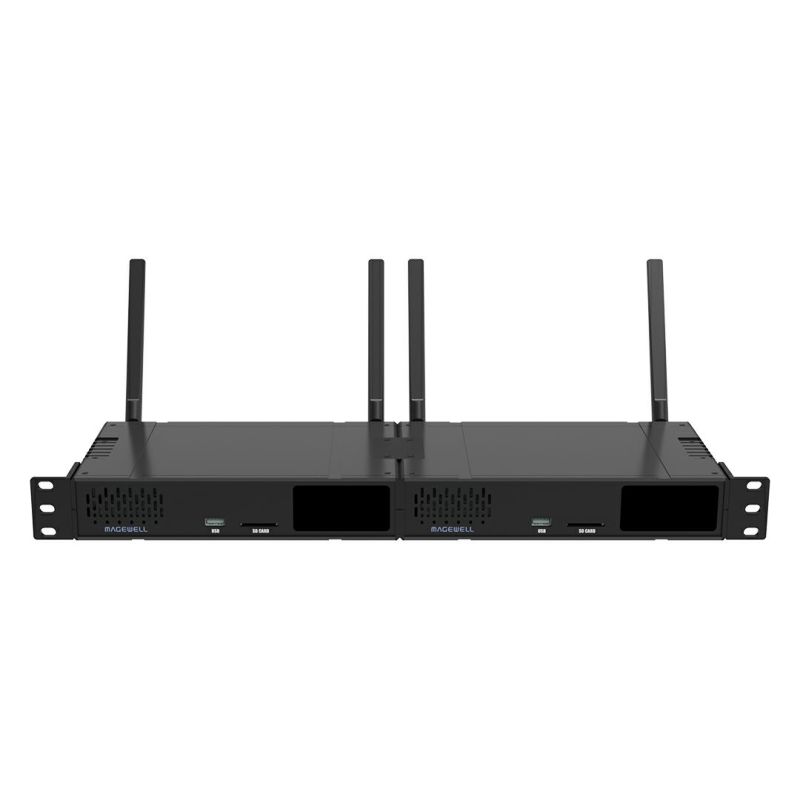

・同梱ラックマウントキットで標準1Uラックに取り付け可能

＜付属品＞
・スクリューロック式DC電源アダプター ×1
・Wi-Fiアンテナ ×2
・HDMIケーブル ×1
・M2.5ネジ ×7
・リテーナープレート ×1
・1U ショートラックイヤー ×1
・1U ロングラックイヤー ×2

＜動作環境＞
・動作温度: 0 ～ 40℃
・保存温度: -20 ～ 55℃
・相対湿度: 5% ～ 90%（結露なきこと）
