重量・サイズ・仕様
＜対応OS＞
・Windows 7/8/8.1/10/11/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 & x64) 以降
・Linux（x86、 x64、 ARM アーキテクチャ対応）
　Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 & x64) 以降
　CentOS 6.5/7 (x86 & x64) 以降
　Fedora 25/26/27 (x86 & x64) 以降
　Red Hat 6.5 (x86 & x64) 以降
　カーネル 2.6.35 以上のその他 Linux OS
・Mac
　OS X 10.9/10.10/10.11 以降
　macOS 10.12/10.13/10.14/10.15/11/12/13（※macOS 14 は未対応、14.x サポート予定）

＜推奨OS（動作検証済み）＞
・Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 & x64)
・Linux
　Ubuntu 12.04/14.04/16.04 (x86 & x64)
　Ubuntu 17.04/17.10/18.04 (x64)
　CentOS 6.5/7.2 (x86 & x64)
　Fedora 25/26 (x64)
　Red Hat 6.5 (x86 & x64)
・Mac
　OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4
　macOS 10.12/10.13.2/10.13.3/10.14.3/10.15/11/12/13

＜対応API＞
・Windows：DirectShow、DirectKS、Wave API/DirectSound/WASAPI
・Linux：V4L2、ALSA
・macOS：AVCaptureSession、AudioUnit

＜対応ソフトウェア＞
・VLC、VirtualDub、OBS、XSplit、vMix、VidBlaster、Wirecast
・Microsoft Media Encoder、Adobe Flash Media Encoder
・その他 DirectShow/V4L2/AVCaptureSession ベースのエンコード／配信ソフトウェア

＜入力インターフェース＞
・HDMI type A ×4
・DVI 1.0
・HDMI 1.4a

＜ホストインターフェース＞
・PCIe Gen2 x4

＜入力機能＞
・最大入力解像度：2048×2160 ピクセル

＜HDMI 固有機能＞
・225MHz HDMI レシーバー
・最大30mケーブル対応のアダプティブHDMIイコライザー
・カスタムEDID対応
・AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut InfoFrames 抽出対応
・フルカラー情報対応
・8/10/12-bit カラーデプス対応
・RGB 4:4:4、YCbCr 4:4:4、YCbCr 4:2:2 対応
・最大8ch IEC60958/IEC61937 オーディオストリーム（SDK経由）
・オーディオフォーマット情報 & チャンネルステータス抽出対応
・ビデオタイミング情報抽出対応
・3Dフォーマット情報抽出対応
・Sony/Canon DSLR タイムコード抽出対応
・Side-by-Side Half／Top-and-Bottom／Frame Packing 3Dモード対応

＜ビデオキャプチャフォーマット＞
・最大キャプチャ解像度：2048×2160 ピクセル
・最大キャプチャフレームレート：144fps（PCIe帯域制限あり、例：1920×1080時 約80fps）
・対応キャプチャフォーマット：
　4:2:0 8bit：NV12、 I420、 YV12
　4:2:2 8bit：YUY2、 YUYV、 UYVY
　4:4:4 8bit：V308、 IYU2、 V408、 BGR24、 BGR32
　4:4:4 10bit：V410、 Y410
・Magewell Capture SDK で追加フォーマット対応

＜ビデオ処理機能＞
・2系統ビデオ処理パイプライン（各180Mピクセル/秒）
・フル10bit処理
・クロッピング、スケーリング、デインターレース（Weave/Blend/Top/Bottom）
・アスペクト比変換（自動/手動、無視／クロップ／パディング対応）
・カラーフォーマット変換（RGB、 YCbCr 601/709/2020、量子化リミテッド／フル／拡張ガマット対応）
・フレームレート変換対応
・OSD合成（PNG最大2048×2160、SDK経由RGBA対応）

＜マルチカード対応＞
・複数カードの同時使用可能
・16ポジションロータリースイッチでカード番号設定（0～F）
・システムデバイスツリーにカード番号表示
・ソフトウェア内のデバイス名にカード番号表示

＜複数キャプチャストリーム＞
・入力チャンネルごとに無制限のキャプチャストリーム
・各ストリームで独立した設定（クロップ、色変換、解像度、フレームレート等）

＜超低遅延対応＞
・64ライン遅延
・SDK部分通知モード

＜タイムスタンプ & A/V同期＞
・100ns 高精度ハードウェアクロック
・192オーディオサンプル／ビデオフレーム単位でクロックスタンプ
・カード間同期対応（SDK経由）

＜ビデオキャプチャ SG-DMA＞
・PCIe 2.0：400MB/s／ch
・PCIe 1.0：200MB/s／ch
・Intel/Nvidia/AMD GPU 最適化対応

＜SDK＞
・Magewell Capture SDK 提供

＜Windows ドライバ調整＞
・レジストリキー（グローバル／製品／デバイス）で制御可能
・フィルタ名のカスタマイズ対応

＜ファームウェアアップグレード＞
・複数カード同時アップデート可能
・システム電源オフ不要（再起動不要の場合あり）
・セーフアップグレード対応（失敗時は初期バージョンに自動復旧）

＜LEDインジケーター＞
・ゆっくり点滅：入力信号未検出
・点灯：入力信号検出
・2回点滅：メモリエラー／FPGA設定失敗
・消灯：ファーム異常／電源異常

＜寸法＞

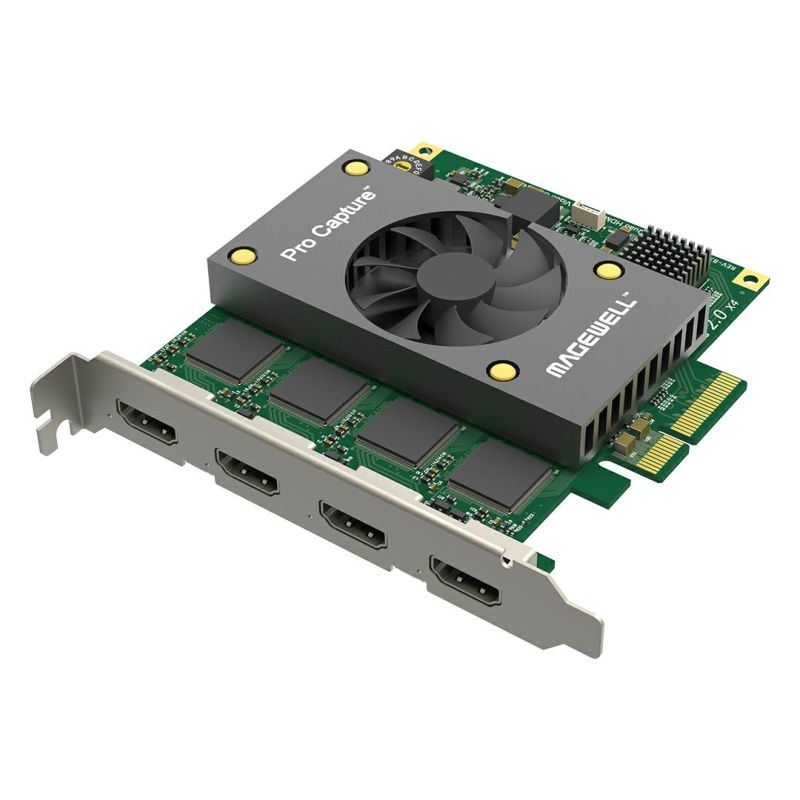

・ノーマルプロファイル PCIe x4 アドオンカード
・112.15mm × 102.92mm（PCIブラケット除く）

＜消費電力＞
・12V 最大約0.86A
・3.3V 最大約0.95A
・最大消費電力：約15.39W

＜動作環境＞
・動作温度：0～60℃
・保管温度：-20～70℃
・相対湿度：5%～90%（結露なきこと）
