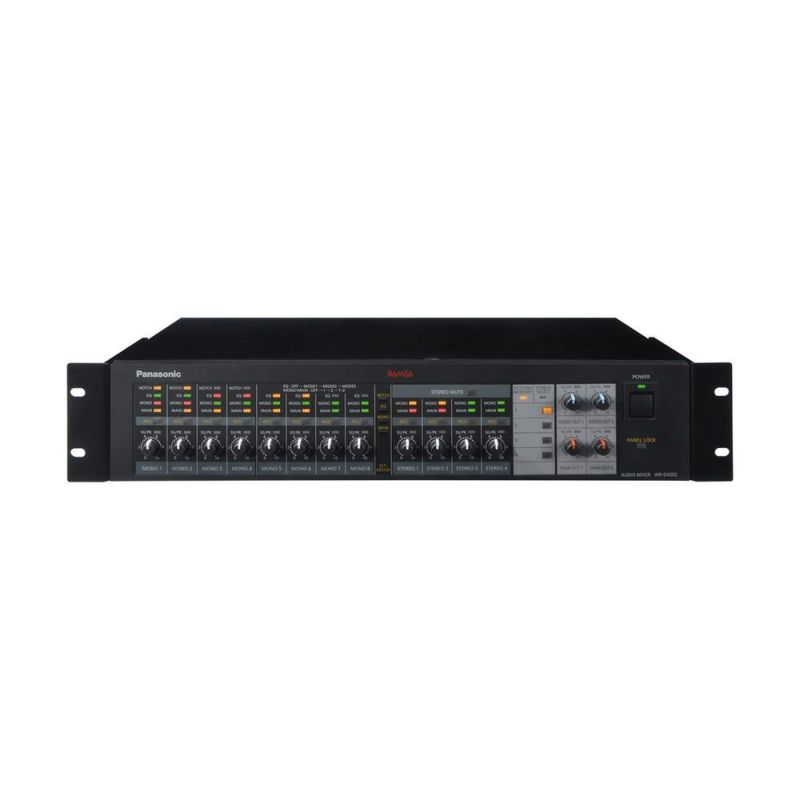

  6. Panasonic パナソニック WR-DX002 プロオーディオシステムRAMSA デジタルミキサー
商品カテゴリ

モノラル8入力/ステレオ4入力、4出力で外部制御機能も備えた2Uデジタルミキサー。 Panasonic パナソニック WR-DX002 プロオーディオシステムRAMSA デジタルミキサー

商品番号 WR-DX002
当店特別価格 ¥ 131,300 消費税込 ¥ 144,430
[ 657 ポイント進呈 ]
●デジタル化によりハウリング抑制機能、3種類のプリセットイコライザー機能、ステレオ入力ミュート機能、4パターンのパターンメモリー機能、と多彩な機能を搭載。
●運用中に使用する出力音量調整やパターン選択ボタンなどを1箇所に集約、わかりやすいパネルレイアウト。
●外部制御入出力機能で外部機器からのパターン呼び出しや、映像機器などと連携した制御も可能。外部から音量調整できる4系統のVCA入力も装備。

<電源>AC 100 V 50 Hz / 60 Hz
<使用温度範囲>0 ℃~+45 ℃
<消費電力>18 W(電気用品安全法上の消費電力)
<仕上げ>本体:黒色(マンセルN1 近似色)、塗装鋼板、パネル:黒色(マンセルN1 近似色)、ABS 樹脂
<外部制御>
・コネクタ:D-SUB 25ピン(メス)
・接点制御入力: メイク接点方式、4系統、逆流防止ダイオード内蔵 最大入力電圧 +24 V
ON条件 : 端子電圧 1 V以下、総合抵抗値 1 kΩ以下、ON時間 50 ms以上 OFF条件: 端子電圧 3 V以上、総合抵抗値 30 kΩ以上
・接点制御出力: メイク接点方式、4系統、オープンコレクタ方式 許容最大電圧 +24 V 許容最大電流 50 mA ON時出力電圧 0.3 V以下
・電源制御出力: メイク接点方式、1系統、 オープンコレクタ方式(電源スイッチに連動) 許容最大電圧 +24 V 許容最大電流 50 mA ON時出力電圧 0.3 V以下
・VCA制御入力:4系統、電源電圧 +3.3 V、10 kΩ B特性 推奨
・VCA ON/OFF制御入力: メイク接点方式、4系統、逆流防止ダイオード内蔵 最大入力電圧 +24 V
ON条件 : 端子電圧 1 V以下、総合抵抗値 1 kΩ以下、ON時間50 ms以上 OFF条件: 端子電圧 3 V以上、総合抵抗値 30 kΩ以上
<音声性能(総合)>
・周波数特性:20 Hz ~ 20 kHz
・全高調波歪率:0.1%以下
・ダイナミックレンジ:100 dB Typ.※1
・入力換算雑音:-126 dBu 以下※1(モノラル入力、ソースインピーダンス 150 Ω)
・クロストーク:-70 dB 以下(1 kHz)
・サンプリング周波数:48 kHz
・A/D コンバーター、D/A コンバーター:24 bit
・信号遅延:1.2 ms以下(モノラル入力、ステレオ入力~メイン出力、モノラル出力)
<音声入力>
・モノラル入力 8 系統、ステレオ入力4 系統
・モノラル入力:形式、コネクター:電子バランス、XLR-3-31 相当
・定格、最大入力:-60 ~-10 dBu、+8 dBu
・入力インピーダンス:10 kΩ
<ステレオ入力>
・形式、コネクター:不平衡、ピンジャック
・定格、最大入力:-10 dBV、+9 dBV
・入力インピーダンス:10 kΩ
<音声出力>
・メイン出力 2 系統、モノラル出力 2 系統、録音出力 1 系統(メイン出力はステレオ/モノラル切替可)
<メイン出力、モノラル出力>
・形式、コネクター:電子バランス、XLR-3-32 相当
・定格、最大出力:+4 dBu、+18 dBu
・出力インピーダンス:150 Ω
・適合インピーダンス:10 kΩ 以上
<録音出力>
・形式、コネクター:不平衡、ピンジャック
・定格、最大出力:-10 dBV、+10 dBV
・出力インピーダンス:600 Ω
・適合インピーダンス:10 kΩ 以上
<機能>
・ハウリングサプレッサー:4 系統(モノラル入力チャンネル1 ~ 4)、バンド数:ダイナミックノッチ 4 バンド
<イコライザー>
・搭載チャンネル:全モノラル入力チャンネル、3モードプリセット方式、[モード1]中高域強調(有線マイクなど使用時の明瞭度向上)、[モード2]低域強調(ハンド型ワイヤレスマイクなど使用時)、[モード3]低域および中高域強調(タイピン型ワイヤレスマイクなど使用時)
・ステレオミュート:マニュアルモード/オートモード切替可(後面ディップスイッチにて)、減衰量 -10 dB /-20 dB切替可(後面ディップスイッチにて)
・パターンメモリー※2:メモリー数 4 個、 接点入出力制御可
・ステレオ入力 チャンネル選択※2:ステレオ入力チャンネルを択一選択、接点入出力制御可
0 dBu=0.775 Vrms 0 dBV=1 Vrms
※1 オーディオバンドフィルターおよび聴覚補正フィルター(IHF-A)使用
※2 パターンメモリー機能とステレオ入力チャンネル選択機能は択一選択
【注意点】
【重量・サイズ】
●約4.9 kg/ 480 mm(幅)×88 mm(高さ)×250 mm(奥行)(突起部含まず)
【在庫について】
注文確定後にメーカー在庫を確認します。
在庫がない場合には、納期がかかる場合があります。
振込でのお支払いの場合は、入金確認後にメーカー在庫確認となります。
注文から入金までにメーカー欠品となる場合もございます。
